Les connecteurs

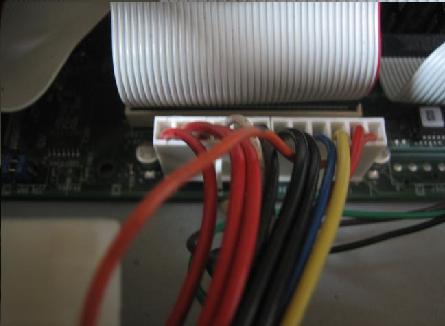

Alimentation éléctrique

En informatique, un bloc d'alimentation est la partie d'un ordinateur de type PC (pour les particuliers) qui fournit l'alimentation électrique nécessaire à son fonctionnement. L'alimentation est chargée de convertir la tension électrique du secteur en tensions continues plus faibles permettant d'alimenter les différents composants de l'ordinateur. Son rôle primordial ne l'empêche pas d'être souvent négligée à l'achat d'un PC[réf. nécessaire], une alimentation de mauvaise qualité pouvant pourtant engendrer de sérieux problèmes difficiles à diagnostiquer, notamment des plantages ou redémarrages intempestifs.
Le Bios met aussi en relation le système et les périphériques simples (clavier, écran …)
L'alimentation permet de fournir du courant électrique à l'ensemble des composants de l'ordinateur. Le bloc d'alimentation doit posséder une puissance suffisante pour alimenter les différents périphériques de l'ordinateur.
Il convertit un courant électrique alternatif en 230 V en un signal continu de diverses tensions utilisées par la carte mère et les périphériques (disque dur, lecteur CD, …).
Aux États-Unis les blocs d'alimentation reçoivent une tension à 110 V et à 60 Hz, tandis qu'en Europe la norme est de 220 V à une fréquence de 50 Hz ; c'est la raison pour laquelle les blocs d'alimentation possèdent la plupart du temps un commutateur permettant de choisir le type de tension reçue.

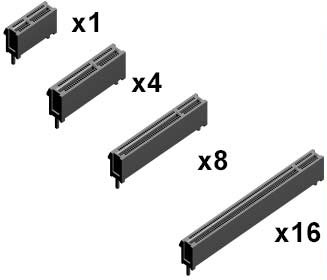

Connecteur carte graphique

Une carte graphique ou carte vidéo (anciennement par abus de langage une carte VGA), ou encore Adaptateur graphique; est une carte d'extension d'ordinateur dont le rôle est de produire une image affichable sur un moniteur d'ordinateur. La carte graphique convertit les données numériques internes à l'ordinateur en un signal électrique numérique ou analogique compatible avec le moniteur.
La connexion à la carte mère se fait à l'aide d'un port relié à un bus.
Au cours des années, plusieurs technologies se sont succédé pour satisfaire les besoins de vitesse de transfert sans cesse croissants des cartes graphiques :
la première technologie utilisée fut la technologie ISA, utilisée à partir de 1984 pour adjoindre des cartes disposant de plus de mémoire vidéo que les cartes standards fournies par les manufacturiers d’ordinateurs ou des cartes utilisant des jeux d'instructions destinés à accélérer l'affichage des fenêtres sous Windows ;
certaines machines (de marque IBM pour la plupart) ont utilisé le bus VLB (Vesa Local Bus), mais ce type de bus fut rapidement abandonné en raison de sa trop grande specificité.
avec l'arrivée des premiers processeurs Pentium en 1994, on utilise ensuite l'interface PCI ;
le bus AGP (Accelerated Graphics Port) est apparu en mai 1997 ;
le bus AGP est actuellement supplanté par le bus PCI-Express, apparu en 2004.
Le PCI express 2.0 qui permet un doublement du débit de données bi-directionnel (250Mo/s pour le PCI-express 1.1, contre 500Mo/s pour le 2.0 ) devrait remplacer à terme le PCI-express 1.1 en 2007.
On peut retrouver les connexions suivantes selon les cartes graphiques :
L'interface VGA standard : les cartes graphiques sont la plupart du temps équipées d'un connecteur VGA 15 broches (Mini Sub-D, composé de 3 séries de 5 broches), généralement de couleur bleue, permettant notamment la connexion d'un écran CRT. Ce type d'interface permet d'envoyer à l'écran 3 signaux analogiques correspondant aux composantes rouges, bleues et vertes de l'image.
L'interface DVI (Digital Video Interface), présente sur certaines cartes graphiques, permet d'envoyer, aux écrans le supportant, des données numériques. Ceci permet d'éviter des conversions numérique-analogique, puis analogique numériques, inutiles.
L'interface S-Vidéo : De plus en plus de cartes sont équipée d'une prise S-Video permettant d'afficher sur une télévision, c'est la raison pour laquelle elle est souvent appelée prise télé (notée « TV-out »).
Une interface HDMI permettant de relier la carte à un écran haute définition en transmettant également la partie audio (polyvalent, ce format est le remplaçant de la péritel).
Note : le DVI et le HDMI peuvent supporter les DRM.
Les modèles actuels associent généralement deux types d'interface: une interface pour la télévision (S-Vidéo ou HDMI) avec une interface pour écran d'ordinateur (VGA ou DVI).

Connecteur PCI

Le Peripheral Component Interconnect (abrégé en PCI) est un standard de bus local (interne) permettant de connecter des cartes d'extension sur la carte mère d'un ordinateur.
L'un des intérêts du bus PCI est que deux cartes PCI peuvent dialoguer entre elles sans passer par le processeur.
La spécification du bus PCI décrit la taille du bus (dont l'espacement des conducteurs), les caractéristiques électriques, les chronogrammes du bus et les protocoles.
Il existe plusieurs variantes de ce bus :
PCI 2.2 qui existe en deux versions :
bus 32 bits à 33 MHz (soit une bande passante maxi de 133 Mo/s) (la plus répandue) ;
bus 64 bits à 66 MHz (soit une bande passante maxi de 528 Mo/s), utilisé sur certaines cartes mères professionnelles ou sur des serveurs (elles font deux fois la longueur du PCI 2.2 à bus 32 bits) ;
PCI-X : bus 64 bits à 133 MHz (soit une bande passante maxi de 1066 Mo/s), utilisée principalement dans les machines professionnelles ;
PCI-X 2.0 : 266 MHz (soit une bande passante maxi de 2133 Mo/s) ;
PCI Express : norme dérivée du PCI, destinée à le remplacer dans les ordinateurs personnels. Contrairement à ce que l'on peut croire et bien que destiné à remplacer le bus AGP (mais aussi le PCI), le PCI Express n'est absolument pas limité au seul branchement de carte vidéo ;
Mini PCI : dérivé du PCI 2.2 destiné à être intégré dans les ordinateurs portables.
Dans sa version purement PCI la bande passante est partagée entre tous les éléments connectés sur le bus, contrairement à ce qui se passe pour la version PCI Express où la bande passante est dédiée pour chaque périphérique. Cette dernière est donc préférable si on veut utiliser simultanément des cartes haut débit (carte réseaux Gigabits, contrôleur disque, carte graphique, ...).
Notons que, comme pour les processeurs, certaines cartes mères permettent d'overclocker un bus PCI à 33 MHz, en augmentant la fréquence du bus jusqu'à 37,5 MHz voire 41.5 MHz. Malgré l'écart à la norme de nombreuses cartes PCI fonctionnent encore parfaitement (et plus vite) à ces fréquences.

Prise IDE

L' IDE, acronyme de Integrated Drive Electronics, est le plus répandu des standards commerciaux d'interface de connexion pour mémoires de masses (disque dur, CDROM, DVD) en micro-informatique. Cette connexion s'appuie sur les standards ATA et ATAPI.
Ce document présente l'interface IDE. Il n'est pas exhaustif et de nombreuses fonctions sont évoquées sans être détaillées. Néanmoins, les informations contenues dans ce document suffisent pour les opérations de base, d'ailleurs illustrées par du code.
